Produktoversigt

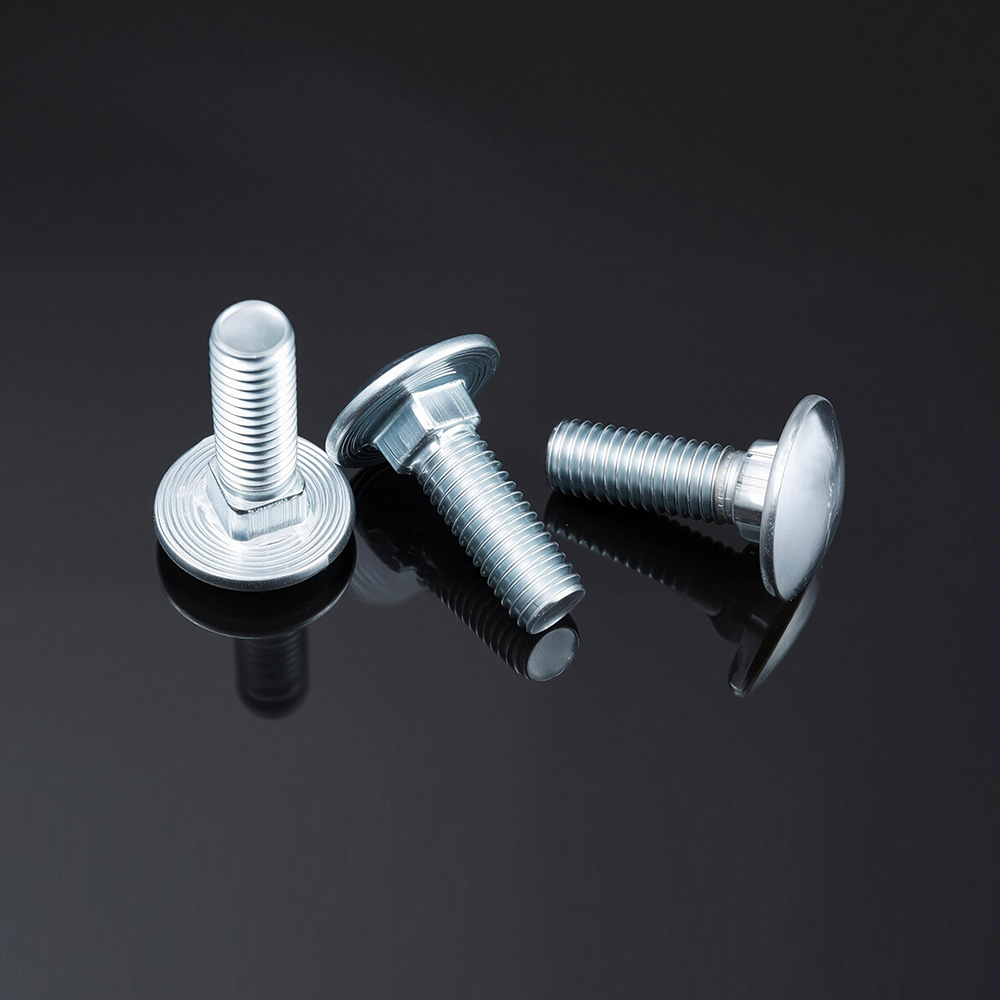

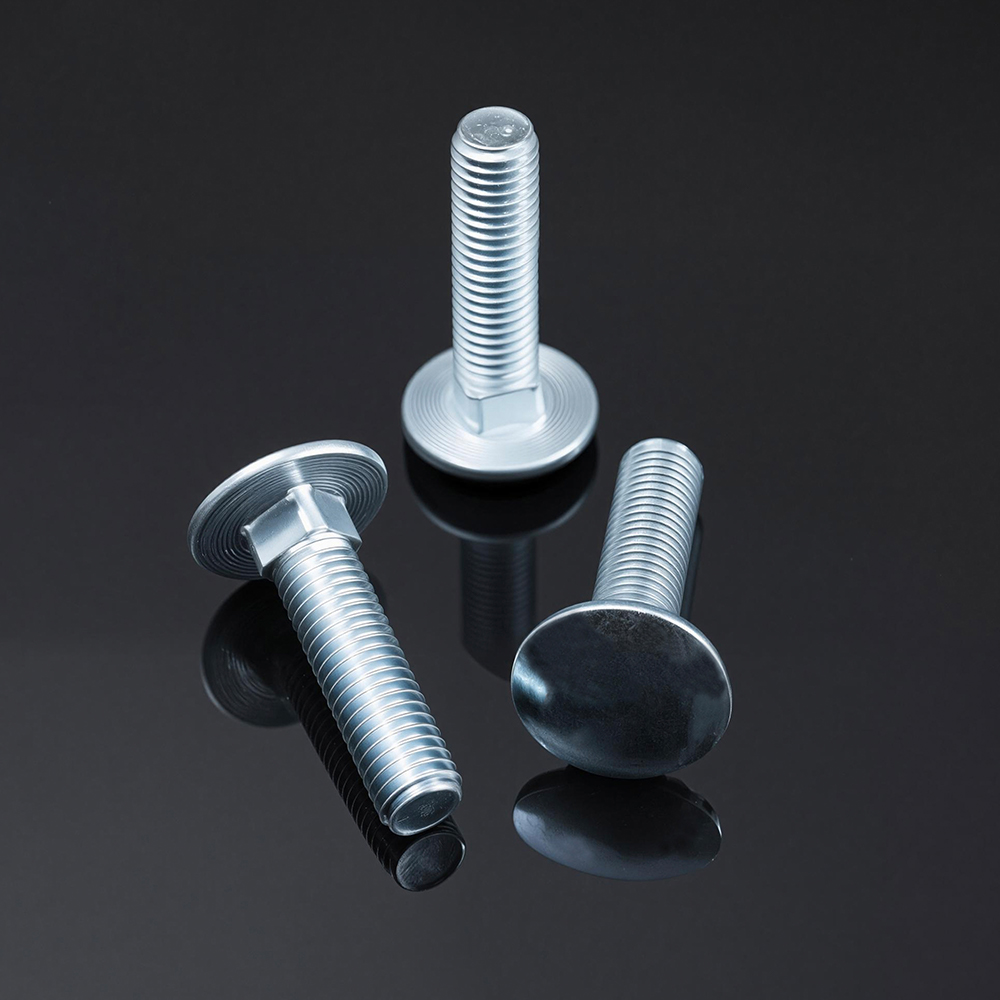

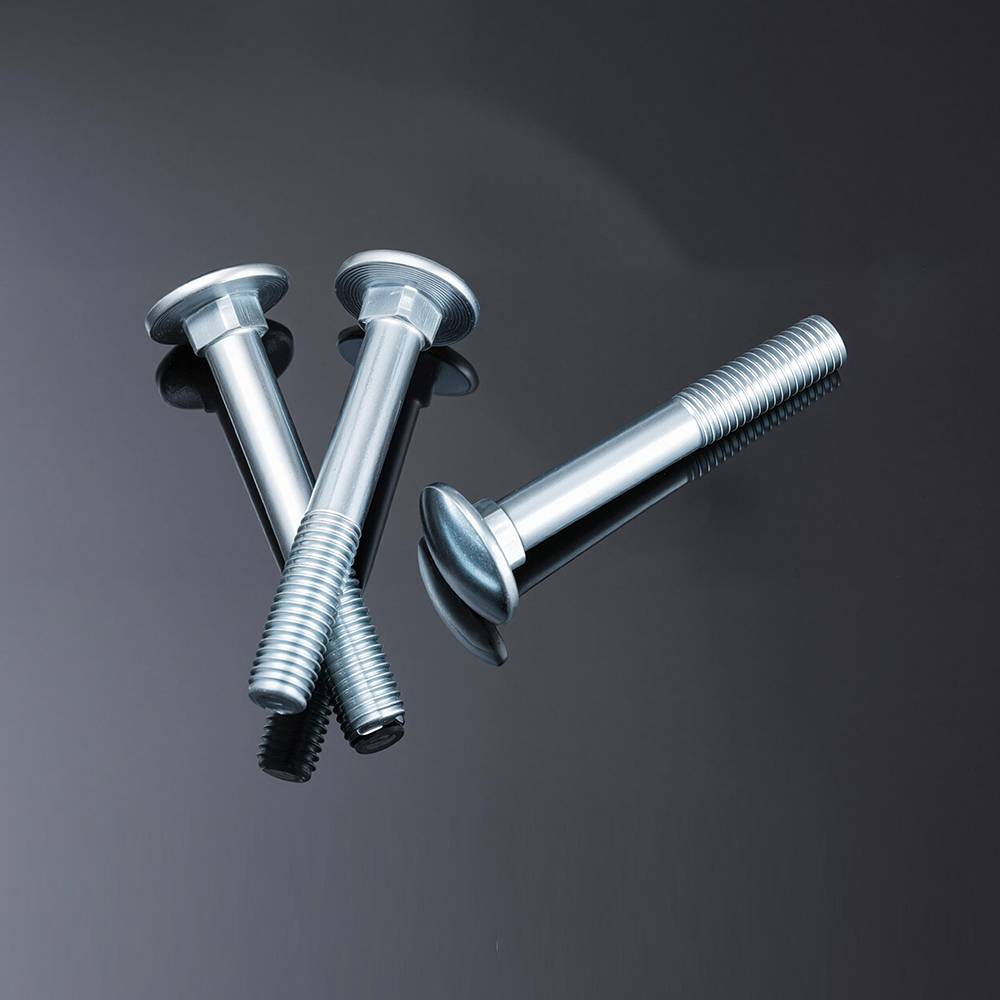

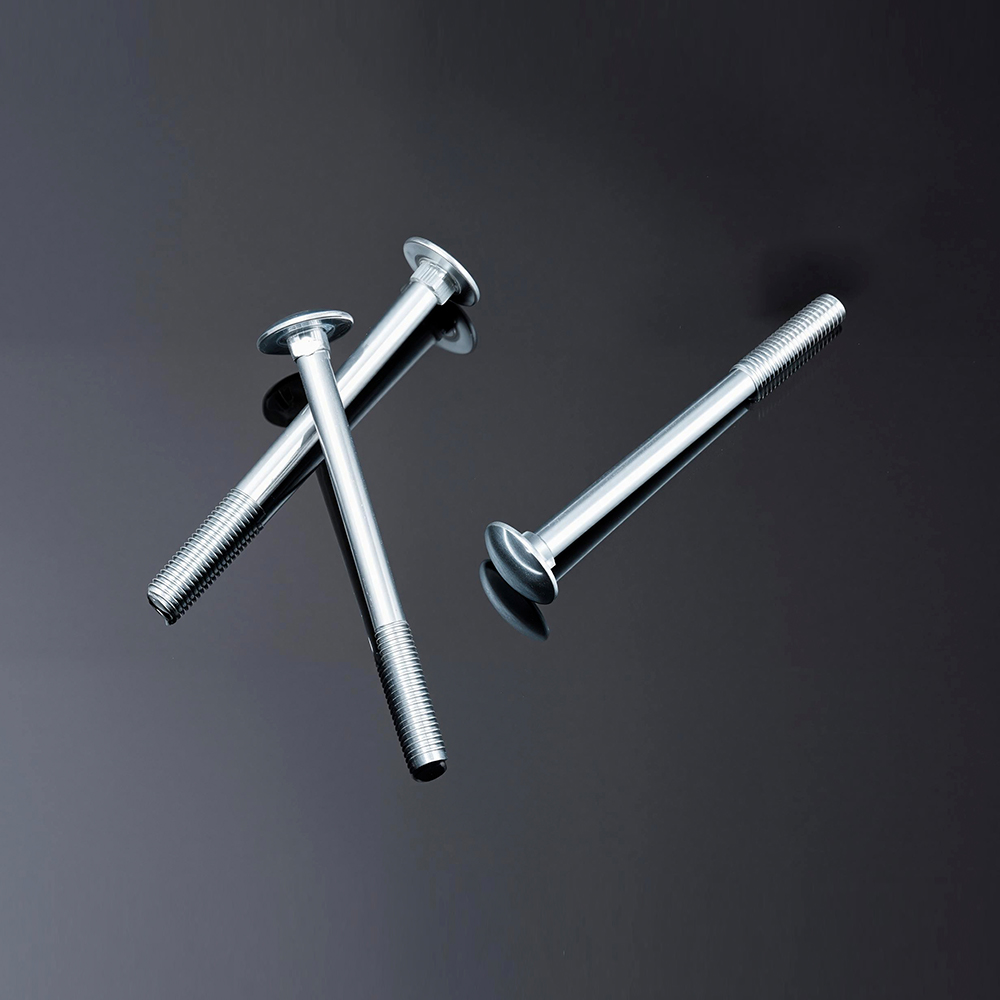

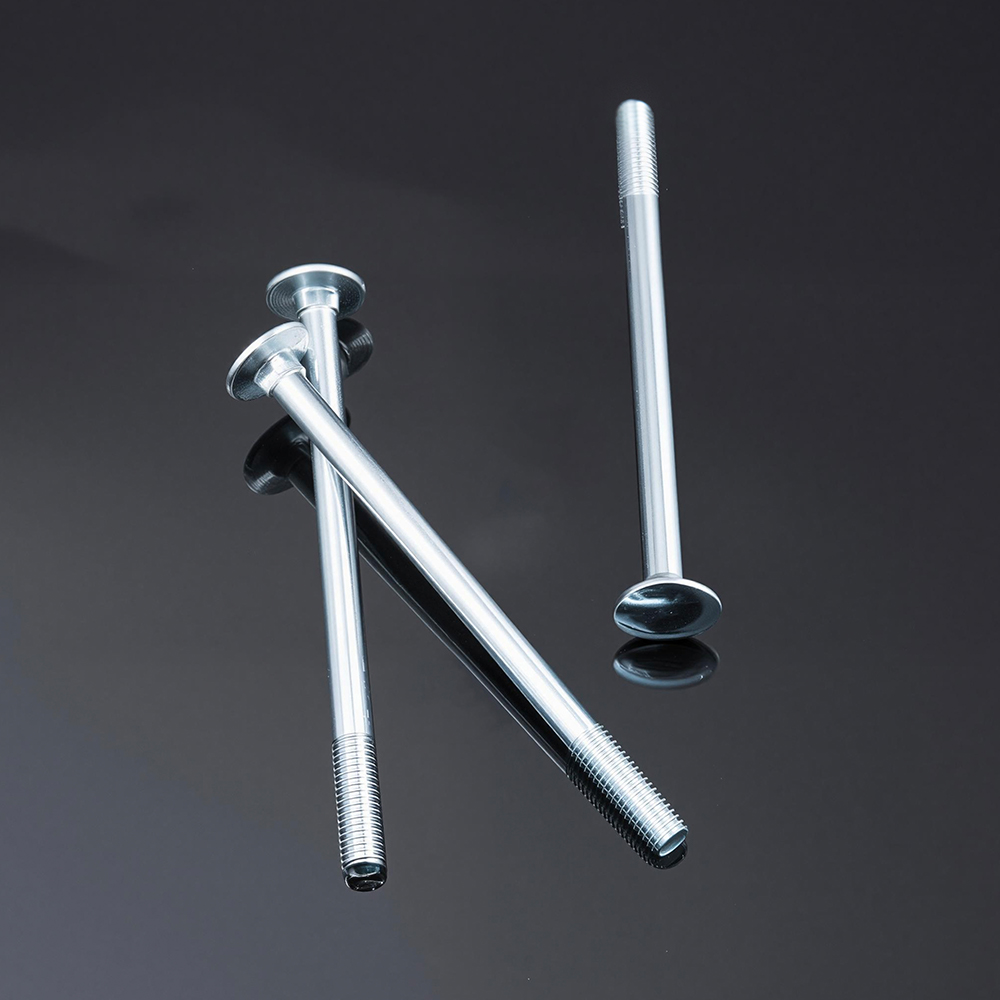

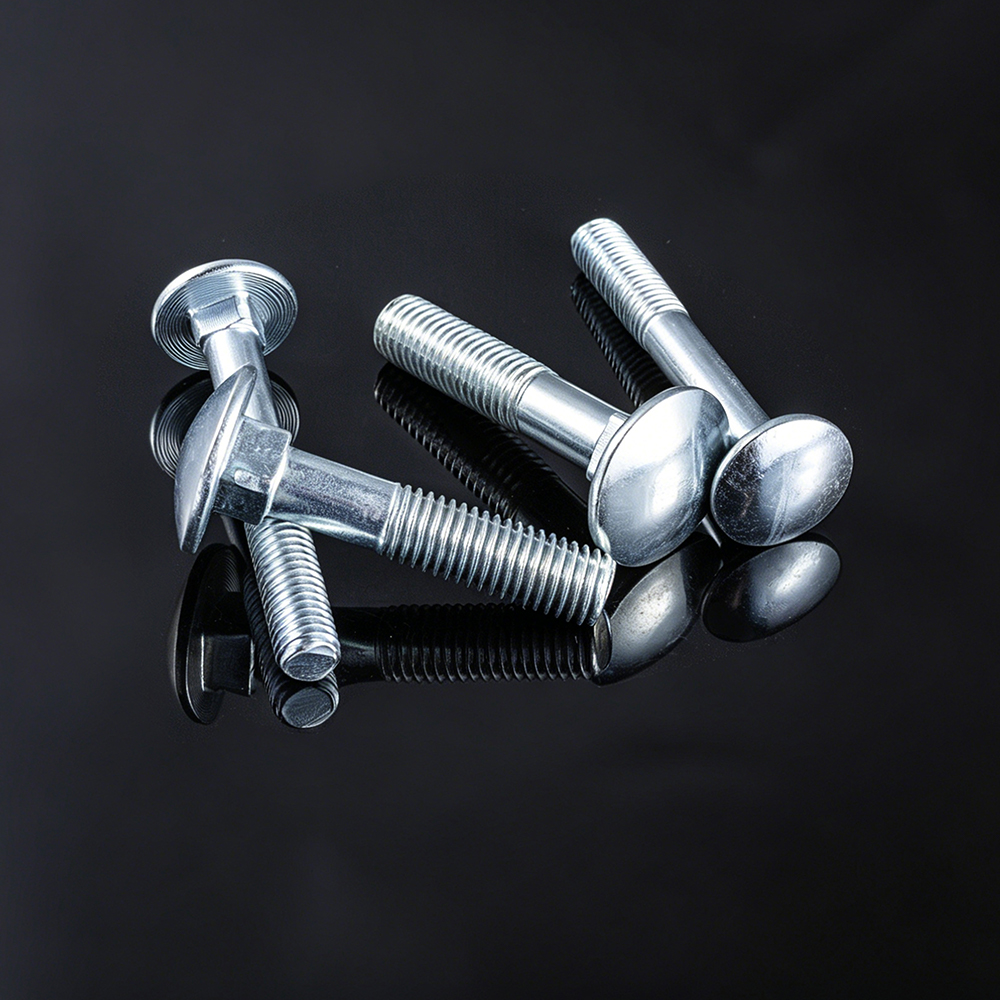

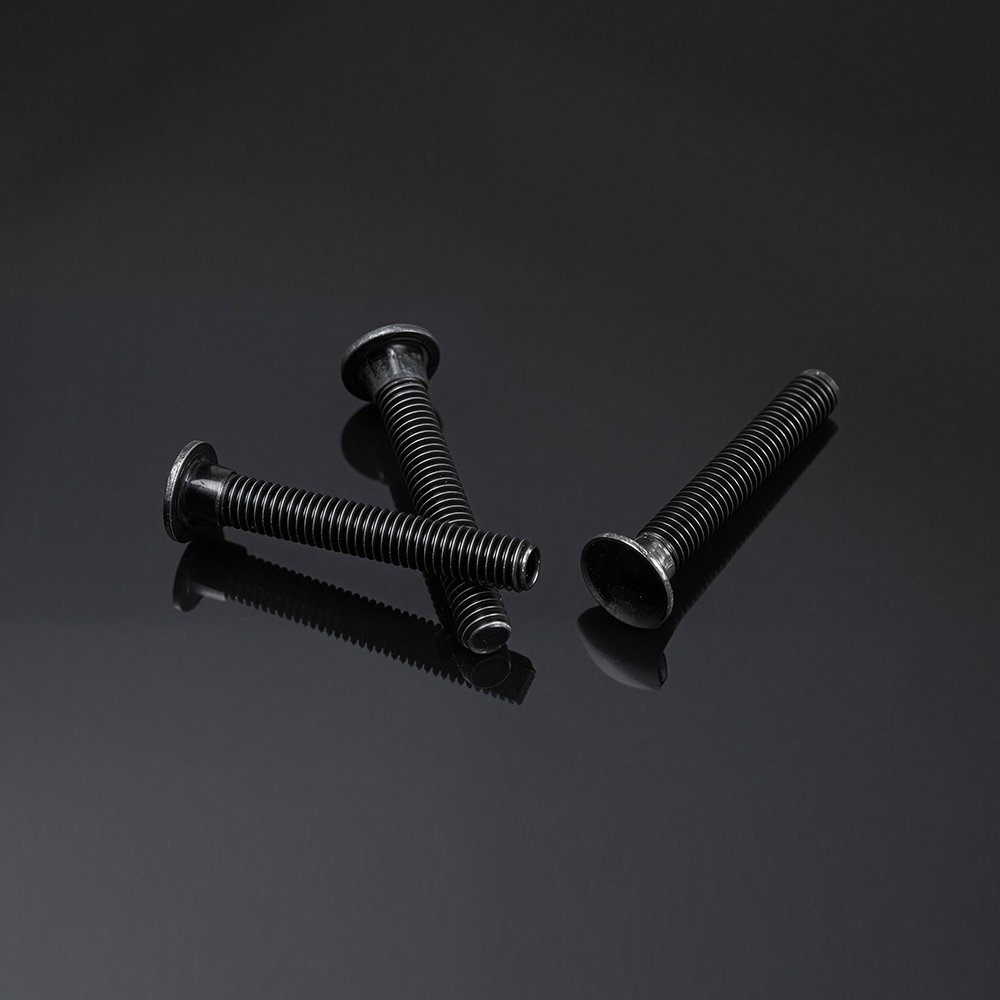

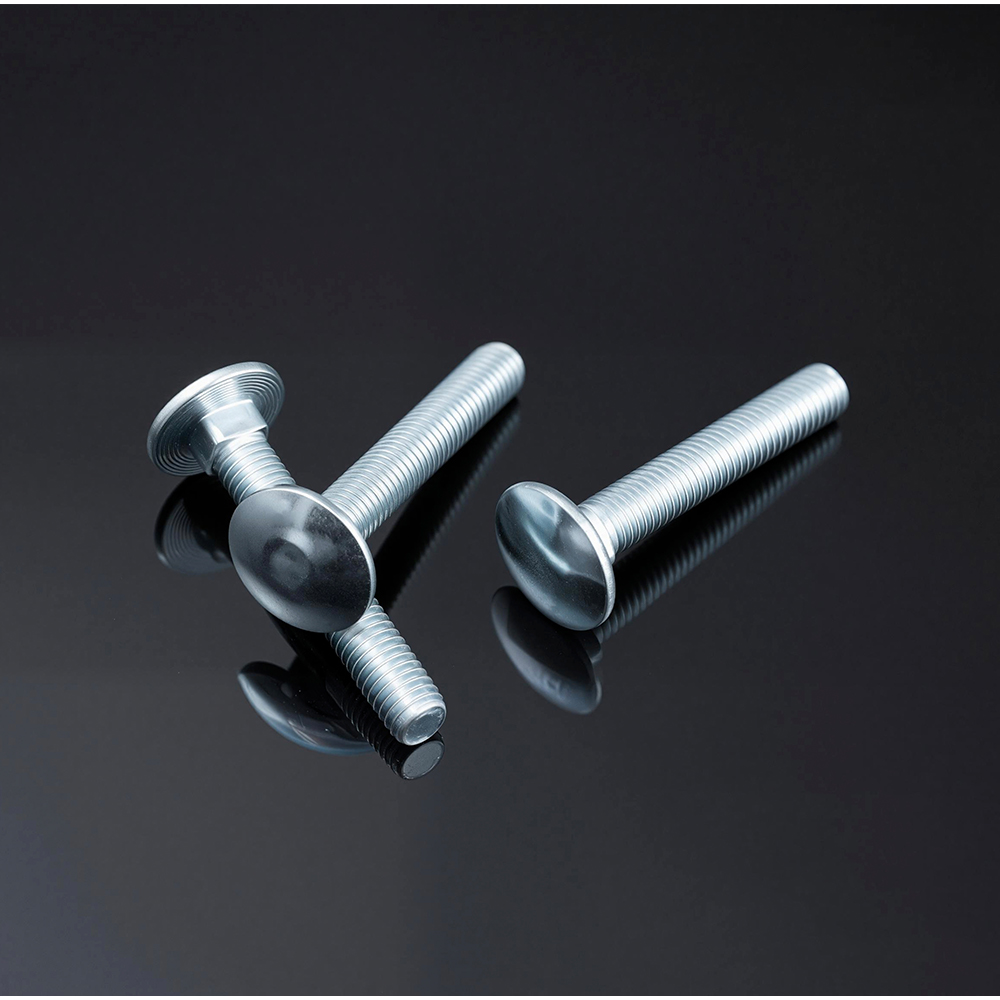

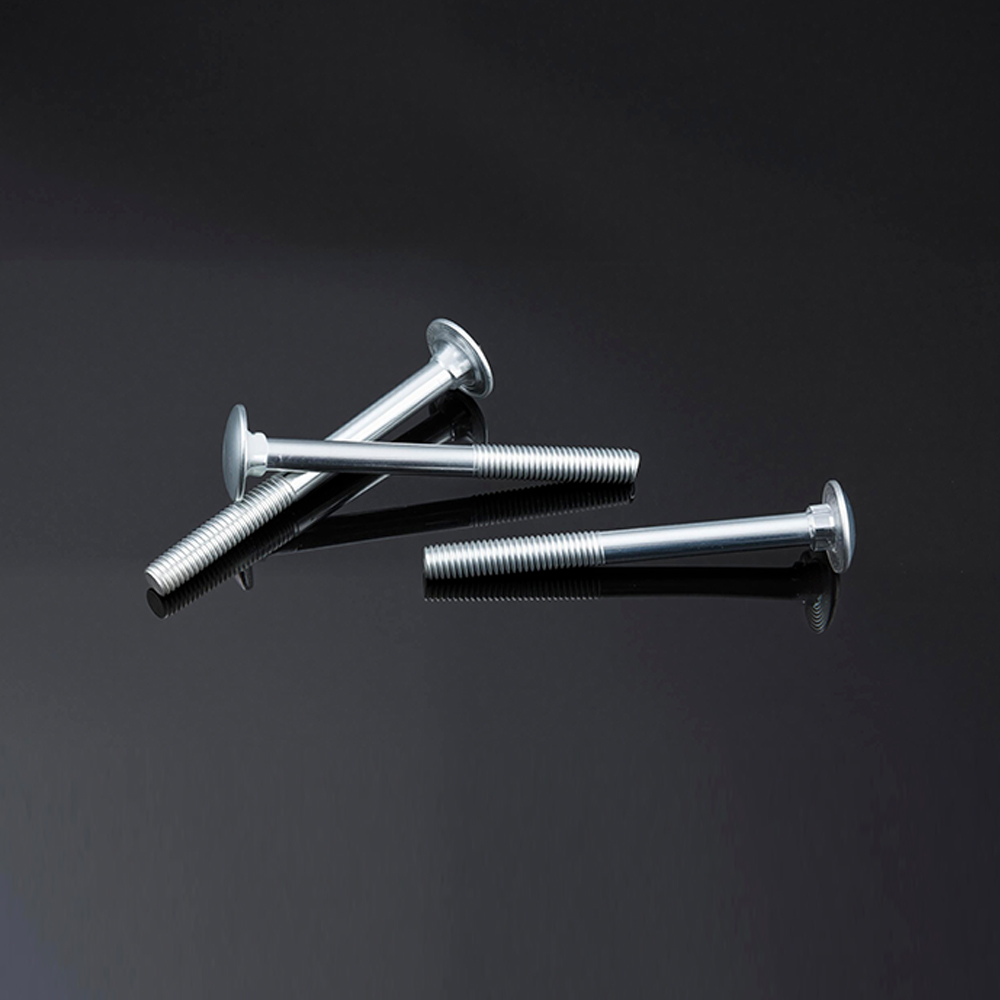

Den store, flade rundhalsede vognbolt har et ekstra bredt fladt kuppelhoved parret med en traditionel firkantet hals, der tilbyder overlegen belastningsfordeling og et rent, færdigt udseende til en bred vifte af standardapplikationer.
Nøglefunktioner
Overdimensioneret fladt hoved spreder klemkraften over et større område for at reducere materialebelastningen.
Glat, snavsfri kuppelhoved er ideelt til synlige installationer.
Firkantet anti-rotationshals sikrer sikkert hold i forborede huller.
Fås i et komplet udvalg af standardlængder og gevindstigninger.
Flere materialer og finishmuligheder til indendørs, udendørs og ætsende miljøer.
| SAE Grade 5.8 (Svarer til ISO 5.8) | |
| Bolt diameter | M5–M20 (kan tilpasses) |
| Trådtype | UNC / UNF (kan tilpasses; ISO metrisk gevind til metriske muligheder) |
| Standarder | DIN 603 / SAE J429 / ASTM A307 (kan skiftes efter kundekrav) |
| Styrkeklasse | SAE Grade 5.8 |
| Varmebehandling | Bratkølet og hærdet (Q&T) |
| Trækstyrke | ≥500 MPa |
| Udbyttestyrke | ≥400 MPa |
| Hårdhed | HRC 22-27 |
| Hovedstil | Svampehoved med firkantet hals, Phillips fordybning |
| Trådnøjagtighed/tolerance | 2A / 3A (inch); 6 g (metrisk) |
| Driftstemperatur | -40°C til 250°C |
| Matchende komponenter | Sekskantmøtrikker (DIN 934), flade skiver (DIN 125) |
| SAE Grade 8.8 (Svarer til ISO 8.8) | |
| Bolt diameter | M5–M20 (kan tilpasses) |
| Trådtype | UNC / UNF (kan tilpasses) |
| Standarder | DIN 603 / SAE J429 / ASTM A325 |
| Styrkeklasse | SAE Grade 8.8 |
| Materialeee | Mellem kulstofstål (C45 / SAE 1045) |
| Varmebehandling | Bratkølet og hærdet (Q&T) |
| Trækstyrke | ≥800 MPa |
| Udbyttestyrke | ≥640 MPa |
| Hårdhed | HRC 24–33 |
| Hovedstil | Svampehoved med firkantet hals, Phillips fordybning |
| Trådnøjagtighed/tolerance | 2A / 3A |
| Driftstemperatur | -40°C til 300°C |
| Matchende komponenter | Sekskantmøtrikker (DIN 934), flade skiver (DIN 125), Spring washers (DIN 127) |
| SAE Grade 10.9 (Svarer til ISO 10.9) | |
| Bolt diameter | M5–M20 (kan tilpasses) |
| Trådtype | UNC / UNF (kan tilpasses) |
| Standarder | DIN 603 / SAE J429 / ASTM A490 |
| Styrkeklasse | SAE Grade 10.9 |
| Materialeee | Legeret konstruktionsstål (40Cr / SAE 4140) |
| Varmebehandling | Bratkølet og hærdet (Q&T) |
| Trækstyrke | ≥1000?MPa |
| Udbyttestyrke | ≥900?MPa |
| Hårdhed | HRC 32–39 |
| Hovedstil | Svampehoved med firkantet hals, Phillips fordybning |
| Trådnøjagtighed/tolerance | 2A / 3A |
| Driftstemperatur | -40°C til 350°C |
| Matchende komponenter | Højstyrke sekskantmøtrikker (DIN 934, klasse 10), flade skiver (DIN 125) |
| SAE Grade 12.9 (Svarer til ISO 12.9) | |
| Bolt diameter | M5–M20 (kan tilpasses) |
| Trådtype | UNC / UNF (kan tilpasses) |
| Standarder | DIN 603 / SAE J429 / ASTM A490 |
| Styrkeklasse | SAE Grade 12.9 |
| Materialeee | Legeret konstruktionsstål (35CrMo / SAE 4135) |
| Varmebehandling | Bratkølet og hærdet (Q&T) |
| Trækstyrke | ≥1200?MPa |
| Udbyttestyrke | ≥1080 MPa |
| Hårdhed | HRC 39–44 |
| Hovedstil | Svampehoved med firkantet hals, Phillips fordybning |
| Trådnøjagtighed/tolerance | 2A / 3A |
| Driftstemperatur | -40°C til 380°C |
| Matchende komponenter | Højstyrke sekskantmøtrikker (DIN 934, klasse 12), flade skiver (DIN 125) |
Ansøgninger
Generel træbearbejdning, dæk, rækværkssystemer, legepladsudstyr, offentlige møbler og hybride træ-metal-konstruktionskonstruktioner.
