Flangehovedmøtrik vs. standard sekskantmøtrik med skive: Kvantificering af forskellene i lejespændingsfordeling og indstøbningsmodstand

Under høj forbelastning kan valget mellem en flangehovedmøtrik og en standard sekskantmøtrik med en flad spændeskive påvirker fugens ydeevne betydeligt. Mens begge konfigurationer har til formål at øge lejearealet og reducere overfladespændingen, afslører eksperimentelle data væsentlige forskelle i, hvordan de fordeler trykket og modstår indlejring i fugematerialet.

1. Sammenligning af kontaktstress: Kvantificerede data

Følgende tabel viser kontaktspændingsdata for flangehovedmøtrikker, almindelige sekskantmøtrikker og sekskantmøtrikker med spændeskiver, målt under identiske forspændingsforhold (75 % af prøvebelastningen).

Datakilde: Kontaktspændingsmålinger fra boltede samlingsdesignstudier.

For en Grade 10,9 M16 fastgørelsesanordning producerer flangehovedmøtrikken en kontaktspænding på ca. 39,9 ksi sammenlignet med 94,3 ksi for en almindelig sekskantmøtrik - en reduktion på 57,7 %. Sekskantmøtrikken med en spændeskive opnår 33,4 ksi, hvilket repræsenterer en reduktion på 64,6 % i forhold til den almindelige sekskantmøtrik. For højere styrke Grade 12,9 M22 fastgørelseselementer genererer den almindelige sekskantmøtrik 131 ksi, mens skivekonfigurationen reducerer dette til 50,8 ksi, en reduktion på 61,2 %.

2. Lejespændingsfordeling: Trykprofilforskellen

Reduktion af spidsbelastninger fra flade skiver når betydeligt, men når ikke det niveau, man ville forudsige udelukkende baseret på kontaktareal. Test på 1/2"-13 fastgørelseselementer ved 80% af prøvebelastningen viste, at en hærdet flad spændeskive reducerede spidstrykket med ca. 50%, mens en flangehovedfastgørelsesanordning gav belastningsfordeling, der er mere afhængig af den enkelte fastgørelsesgeometri.

Kontaktarealmålinger ved hjælp af trykindikerende film har afsløret, at kontaktområdet under et flangehoved kan variere fra i det væsentlige hele overfladen til et smalt bånd ved flangens OD eller en ring nær frigangshullet. Denne variation skyldes flangens tilspidsning og møtrikkens stivhed. For sekskantmøtrikker med spændeskiver opnår standard flade spændeskiver ikke den fulde spændingsreduktion, der er forudsagt af dens ydre diameter, fordi spændeskiven ikke er tyk nok til ensartet at fordele belastningen ud til dens OD. Tykkere skiver er mere effektive til at fordele belastninger og reducere stress i både skiven og samlingselementerne.

3. Indstøbningsmodstand: Forhindrer tab af forudbelastning

Indstøbning er den lokaliserede eftergivelse eller komprimering af samlingsmaterialet under møtrikkens bærende overflade. Det er en primær årsag til tidligt forspændingstab efter stramning. Både flangehovedmøtrikken og sekskantmøtrikken med skive reducerer indlejring ved at sænke kontaktspændingen ved lejefladen.

• Flangehovedmøtrik: Den integrerede flange giver et større lejeareal, der fordeler trykket over en bredere zone. Dette reducerer risikoen for, at møtrikken indlejres i blødere materialer såsom aluminium, tynde stålplader eller coatede overflader. Flangen forhindrer også overfladeskader og reducerer risikoen for, at møtrikken trækker gennem samlingsmaterialet.
• Sekskantmøtrik med hærdet skive: En korrekt specificeret hærdet skive kan øge paknings- eller samlingsbelastningen med 30-50% sammenlignet med ingen skive, ved at forhindre indstøbning og fordele belastningen mere ensartet. Den kompenserer for uregelmæssige overfladeforhold og reducerer friktionen ved lejefladen.

4. Yderligere præstationsovervejelser

• Moment-spændingsforhold: Kontaktområdets radius påvirker det moment, der kræves for at generere en given forspænding. Når der opstår kontakt ved den ydre diameter af flangen, er modstandsmomentet højere, og for det samme indgangsmoment genereres mindre boltspænding. Tests har vist, at forskellen mellem kontakt med indre diameter og ydre diameter kan reducere spændingen med 10-15 %.

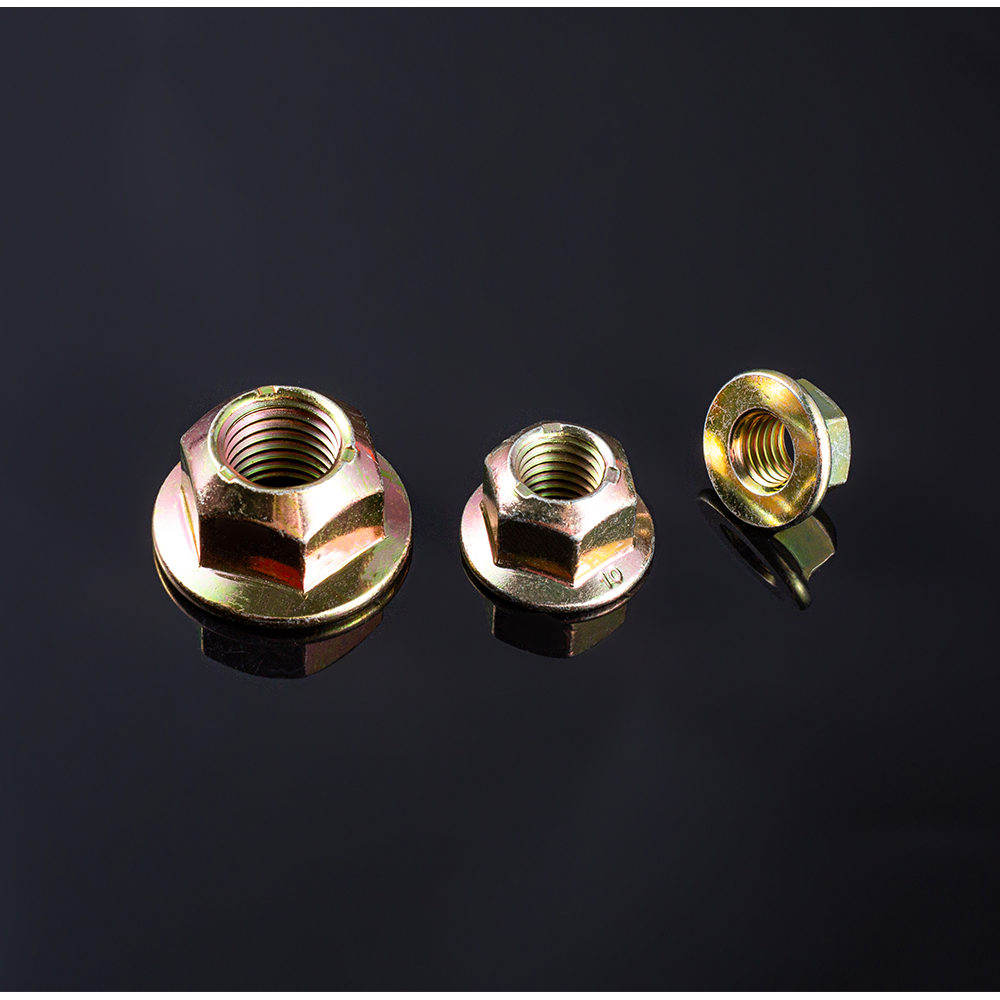

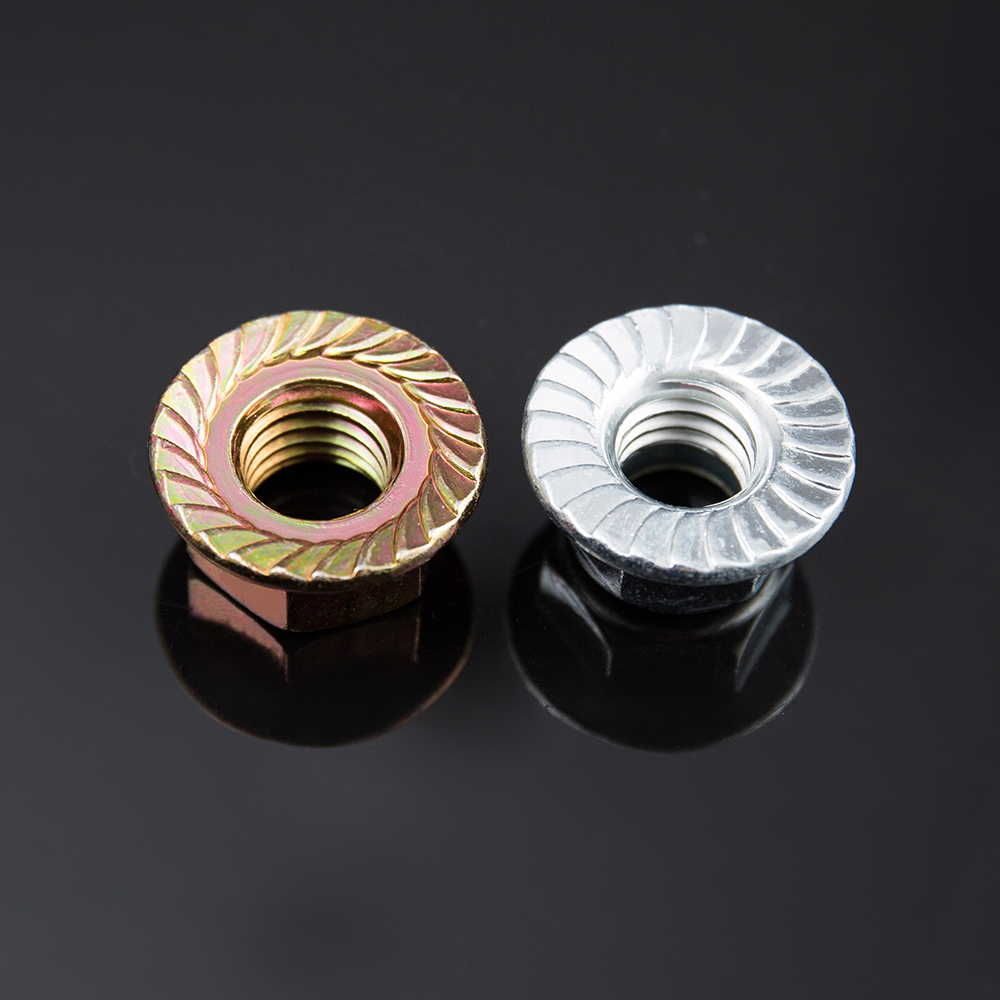

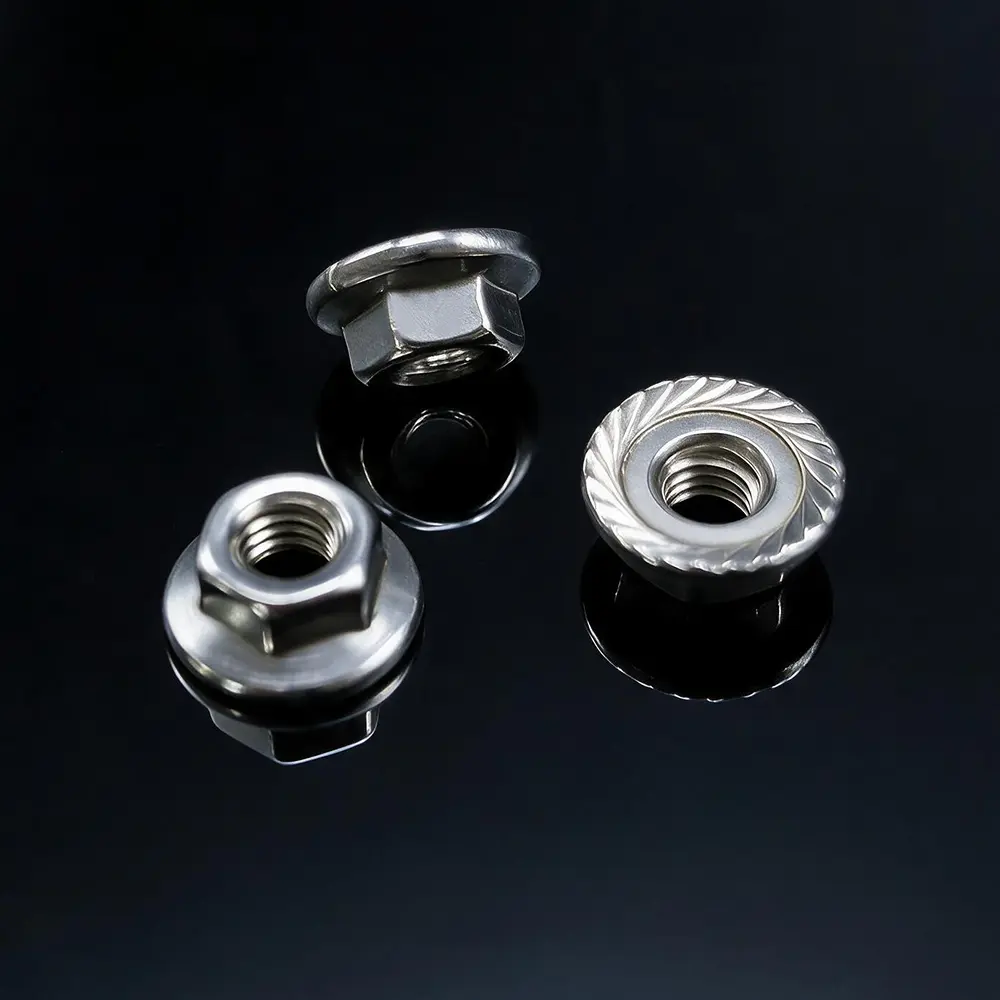

• Anti-vibrationsydelse: Takkede flangemøtrikker (ofte kaldet svejsemøtrikker) har tænder på lejefladen, der bider ind i den sammenkoblende overflade, hvilket giver en mekanisk låsevirkning, der modstår at løsne sig under vibrationer. Glatte flangemøtrikker giver ikke denne låseeffekt.
• Overfladeskader: Takkede flangemøtrikker kan beskadige malede, anodiserede eller bløde overflader. Til færdige eller kosmetiske applikationer foretrækkes glatte flangemøtrikker eller standard sekskantmøtrikker med skiver.

5. Fremstillings- og kvalitetsperspektiv

Ensartet flangegeometri og kontrollerede fremstillingstolerancer er afgørende for at opnå fordelene ved belastningsfordelingen ved flangehovedmøtrikker. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er en familieejet virksomhed under SEA Monies Metal Co., Ltd., der arver 20 års familieerfaring og kvalitetsarv inden for metalfremstilling. Med Shengzhao Metals stærke produktionskapacitet og fordele i forsyningskæden er vi specialister i F&U, produktion og globale salg af metalprodukter af høj kvalitet. Ved at overholde familiens stræben efter præcision, stringent arbejdsattitude og langsigtet engagement, leverer vi stabile og pålidelige produkter og tjenester til kunder over hele kloden.

Ved at udnytte fabrikkens robuste R&D- og produktionskapaciteter specialiserer vi os i højstyrke nitter, bolte, møtrikker, skiver, stifter, skruer og forskellige ikke-standardiserede specialdele. Vores produktsortiment dækker materialer, herunder rustfrit stål, legeret stål, aluminiumslegering, kobber og speciallegeringer, ved hjælp af processer såsom koldskæring, varmsmedning og CNC-bearbejdning. Vores produkter eksporteres til over 25 lande og betjener mere end 200 kunder.

Chance & Union er forpligtet til problemfrit at forbinde "Fremstillet i Kina" med det internationale marked, hvilket giver globale kunder one-stop fastgørelsesløsninger fra R&D til masseproduktion gennem professionel teknologi og enestående kvalitet.

6. Ofte stillede spørgsmål (FAQ)

• Q1: Erstatter en flangehovedmøtrik fuldstændigt behovet for en hærdet skive?
  A: I de fleste applikationer, ja, fordi flangen giver et større lejeareal og fordeler belastningen effektivt. For meget bløde materialer, slidsede huller eller hvor fugefladen er uregelmæssig, kan en hærdet skive dog stadig være nødvendig for at forhindre indstøbning og sikre ensartet belastningsfordeling. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale den passende konfiguration baseret på dit specifikke fælles design og materiale.
• Spørgsmål 2: Hvorfor viser kontaktspændingsdataene en sekskantmøtrik med en skive, der yder bedre end en flangemøtrik i nogle størrelser?
  A: Dataene afspejler kontaktspænding ved lejeoverfladen. En hærdet skive af korrekt størrelse kan nogle gange fordele belastningen mere effektivt end flange på en møtrik, især hvis flangegeometrien ikke skaber fuldfladekontakt. Standard flade skive, når den bruges med en bolt, er blevet observeret at fordele stress mere ensartet end flangen i visse test. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan give specifikke anbefalinger og produktdata til din applikation.
• Spørgsmål 3: Hvad er den væsentligste ydelsesforskel mellem en takket flangemøtrik og en glat flangemøtrik?
  A: Takkede flangemøtrikker giver en mekanisk låsevirkning ved at bide ind i den sammenkoblende overflade, som modstår at løsne sig under vibrationer. Glatte flangemøtrikker fordeler belastningen uden at markere overfladen og anvendes hvor overfladefinish skal bevares. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) tilbyder begge typer og kan rådgive om det bedste valg til dine montageforhold.

DIN 6923 flangemøtrik vs. DIN 934 sekskantmøtrik med skive: Hvordan påvirker flangediameter og udløbstolerance fastholdelse af forspænding via kontaktspænding og indstøbningsmodstand?

Udvalget mellem en DIN 6923 flangemøtrik og en DIN 934 sekskantmøtrik med en separat spændeskive er en kritisk beslutning i boltforbindelsesdesign. Mens begge konfigurationer sigter mod at fordele lejespænding og modstå indlejring, fører deres geometriske og toleranceforskelle til kvantificerbare forskelle i kontaktspændingsfordeling og følgelig fastholdelse af forspænding. Denne artikel undersøger, hvordan den ydre flangediameter (dw) og udløbstolerancen for DIN 6923-møtrikken udmønter sig i tydelig mekanisk adfærd.

1. Dimensionssammenligning: DIN 6923 flangemøtrik vs. DIN 934 sekskantmøtrik med skive

Den integrerede flange på DIN 6923-møtrikken giver en defineret, ensartet lejeoverfladegeometri. I modsætning hertil er DIN 934-møtrikken afhængig af en separat skive, der introducerer yderligere tolerancer og samlingsvariabilitet. Følgende tabel sammenligner nøglelejeoverfladedimensioner for M10 og M16 størrelser.

Datakilde: DIN 6923 dimensioner fra Westfield Fasteners.

2. Kontakt Stress Distribution: Hvad forskningen viser

Eksperimentel og FEM-forskning har afsløret vigtige egenskaber ved lejetrykfordeling under flangemøtrikker.

• Uensartet radial fordeling: Tredimensionelle fotoelastiske eksperimenter har vist, at trykfordelingen på den bærende overflade af sekskantede flangemøtrikker ikke er ensartet. Trykket koncentreres i den indvendige del af flangen, mens trykket ved den ydre del reduceres til næsten nul. Dette betyder, at det effektive bærende område er mindre end det fulde flangeareal antyder.
• Asymmetrisk fordeling: Samme forskning viser, at spændingsfordelingen i boltforbindelsen og trykfordelingen på flangemøtrikkens lejeflade er aksialt asymmetrisk, svarende til den asymmetriske form af gevinddelen. Denne asymmetri bidrager til løsnemekanismen.
• Flangegeometrieffekter: Elasto-plastisk FEM-analyse har bekræftet, at flangetykkelse og flangehældningsvinkel i væsentlig grad påvirker både kontaktspændingsfordeling og permanent fastgørelse (indstøbning) ved lejefladen. En veldesignet flangegeometri kan mindske koncentrationen af spændinger ved den indvendige kant.

For en standard sekskantmøtrik med en skive er kontakttrykket også uensartet, men tilstedeværelsen af en separat skive introducerer yderligere variabler: skiven er muligvis ikke perfekt centreret, og dens deformation under belastning kan påvirke trykprofilen.

3. Indlejring og Preload Retention

Indstøbning - den lokale plastiske deformation af lejefladen under møtrikken eller skiven - er en primær årsag til tab af forspænding efter tilspænding.

• DIN 6923 Flangemøtrik: Flangemøtrikkens større lejeareal reducerer kontaktspændingen for en given forspænding og reducerer derved indstøbningsdybden. Men fordi trykket koncentreres nær den indvendige kant af flangen, er spændingsreduktionen mindre end en simpel arealforholdsberegning ville foreslå. Brugen af en savtakket flange (med tænder) kan forbedre låsningen ved at bide ind i den parringsflade, men dette øger også overfladeskader og kan reducere genanvendeligheden af forbindelsen.
• DIN 934 sekskantmøtrik med skive: En korrekt specificeret hærdet skive kan øge fugebelastningen med 30-50% sammenlignet med ingen skive, ved at forhindre indstøbning og fordele belastningen mere ensartet. Effektiviteten afhænger dog af skivens hårdhed, tykkelse og justering. En skive, der er for tynd, vil ikke fordele belastningen ud til dens OD, hvilket udelukker nogle af fordelene.

4. Fremstillings- og kvalitetsperspektiv

Ensartet flangegeometri og kontrollerede fremstillingstolerancer er afgørende for at opnå fordelene ved belastningsfordelingen ved flangehovedmøtrikker. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er en familieejet virksomhed under SEA Monies Metal Co., Ltd., der arver 20 års familieerfaring og kvalitetsarv inden for metalfremstilling. Med Shengzhao Metals stærke produktionskapacitet og fordele i forsyningskæden er vi specialister i F&U, produktion og globale salg af metalprodukter af høj kvalitet. Ved at overholde familiens stræben efter præcision, stringent arbejdsattitude og langsigtet engagement, leverer vi stabile og pålidelige produkter og tjenester til kunder over hele kloden.

Ved at udnytte fabrikkens robuste R&D- og produktionskapaciteter specialiserer vi os i højstyrke nitter, bolte, møtrikker, skiver, stifter, skruer og forskellige ikke-standardiserede specialdele. Vores produktsortiment dækker materialer, herunder rustfrit stål, legeret stål, aluminiumslegering, kobber og speciallegeringer, ved hjælp af processer såsom koldskæring, varmsmedning og CNC-bearbejdning. Vores produkter eksporteres til over 25 lande og betjener mere end 200 kunder.

Chance & Union er forpligtet til problemfrit at forbinde "Fremstillet i Kina" med det internationale marked, hvilket giver globale kunder one-stop fastgørelsesløsninger fra R&D til masseproduktion gennem professionel teknologi og enestående kvalitet.

5. Ofte stillede spørgsmål (FAQ)

• Q1: Erstatter en DIN 6923 flangemøtrik fuldstændig behovet for en hærdet skive?
  A: Ja, i de fleste applikationer. Den integrerede flange giver en større bæreflade og fordeler belastningen effektivt. For meget bløde materialer, slidsede huller eller hvor fugefladen er uregelmæssig, kan en hærdet skive dog stadig være nødvendig for at forhindre indstøbning og sikre ensartet belastningsfordeling. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale den passende konfiguration baseret på dit specifikke fælles design og materiale.
• Q2: Hvorfor er kontaktspændingen under en flangemøtrik ikke ensartet fordelt over hele flangen?
  A: Fotoelastiske forsøg har vist, at trykket koncentreres i den indvendige del af flangen, mens trykket ved den ydre del er reduceret til næsten nul. Dette skyldes møtrikkens stivhed og flangens geometri. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) sikrer præcis flangegeometri for at optimere lastfordelingen.
• Q3: Hvad er effekten af ​​flangehældningsvinkel på fastholdelse af forspænding?
  A: Elasto-plastisk FEM-analyse har vist, at flangehældningsvinklen i væsentlig grad påvirker både kontaktspændingsfordelingen og den permanente indstilling ved lejefladen. En optimeret flangehældningsvinkel hjælper med at fordele belastningen mere ensartet, hvilket reducerer spændingskoncentrationer og den tilhørende indstøbning, der forårsager tab af forspænding. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan give vejledning om optimal flangegeometri til din specifikke applikation.
