Radial vs. aksial låsning i præcisionslåsemøtrikker: Kvantificering af forskellene i vibrationsmodstand og forspændingsretention
I præcisionsenheder såsom højhastighedsspindler, kugleskruer og lejeforspændingssystemer er valget af låsemekanisme til præcisionslåsemøtrikker afgørende for langsigtet pålidelighed. To primære designs dominerer markedet: radial låsning (ved hjælp af radiale indsatser eller pløkker) og aksial låsning (ved hjælp af elastisk deformation af segmenterede tråde). Selvom begge giver anti-løsende funktionalitet, er deres ydeevne under cykliske tværgående belastninger markant forskellige. Denne artikel kvantificerer disse forskelle baseret på etableret forskning og industridata.
1. Oversigt over låsemekanismen
Følgende tabel opsummerer designprincipperne for radiale og aksiale låsesystemer.
| Parameter | Radiallåsning (f.eks. ZM, YSR) | Aksial låsning (f.eks. AM, YSF, YSK) |
|---|---|---|
| Låsemetode | Radialt virkende låsepløkke eller messingindsatser skærer gevindboringen; sikret med stiftskruer. Pløkkene går i indgreb med akselgevindflankerne. | Segmenter af møtrikken deformeres elastisk via aksiale stiftskruer. Gevindflankerne presses mod akselgevindet, hvilket skaber friktion. |
| Aksial udløbsnøjagtighed | Typisk ≤ 0,005 mm (bearbejdet) eller ≤ 0,002 mm (slebet) | Sammenlignelig; låsning påvirker ikke forholdet ansigt til tråd |
| Aksialt pladskrav | Tyndere profil tilgængelig (f.eks. YSR-serien) | Standard profil; aksial låsning kræver mere møtrikhøjde |
| Stødbelastningsmodstandsdygtighed | Godt; hærdede indsatser (HRC 28-32) modstår slid | Fremragende; elastisk deformation absorberer og fordeler stødbelastninger |
2. Kvantitativ ydeevne under cykliske tværgående belastninger
Låsemøtrikkernes anti-løsneevne evalueres strengest under cykliske tværgående belastninger, som er kendt for at være den primære drivkraft for selvløsnelse af bolte. Forskning har fastslået, at forspændingstab og mikroslip mellem indkoblede tråde er de vigtigste fejlindikatorer.
- Fastholdelsesrate for forudindlæsning: Under identiske indledende forspænding og tværgående belastningsforhold kan en standardmøtrik kun bevare 60-70 % af sin oprindelige forspænding efter gentagne cyklusser. I modsætning hertil har højtydende låsemøtrikker vist resterende forspændingsforhold på i gennemsnit 91,5 % efter 1.500 tværgående vibrationscyklusser.
- Mikroslipadfærd: Cykliske tværgående belastninger inducerer mikroslip ved gevindgrænsefladen. Mens standardmøtrikker viser irreversibel ophobning af mikroslip, hvilket fører til progressivt tab af forspænding, udviser avancerede låsedesign en stærk "gendannelse"-karakteristik – forspænding og mikroslip vender næsten tilbage til deres oprindelige niveauer, når den tværgående belastning vender tilbage til nul.
- Designstivhed: Evnen til at opretholde en stabil designstivhed under dynamiske vibrationer er et afgørende træk ved præcisionslåsemøtrikker . Radiallåsedesign er især konstrueret til at bevare stivheden og samtidig give effektiv anti-løsning, hvilket gør dem velegnede til præcisionsfastgørelsessystemer i værktøjsmaskiner og rumfartsapplikationer.
3. Sammenlignende analyse: Radial vs. aksial låsning
Mens direkte head-to-head testdata for radiale vs. aksiale præcisionslåsemøtrikker er begrænset, er den følgende sammenlignende analyse baseret på tilgængelige industridata og etablerede mekaniske principper.
| Performance Metric | Radiallåsning (f.eks. ZM/YSR) | Aksial låsning (f.eks. AM/YSK) |
|---|---|---|
| Forspændingsretention (tværgående belastning) | Godt; den lokaliserede kontakt mellem låsepløkke giver ensartet friktion. Pløkker kan dog være udsat for slid over mange cyklusser. | Fremragende; den 360° elastiske deformation skaber ensartet trådflankekontakt, fordeler belastninger og giver overlegen modstand mod mikroslip. |
| Modstand mod stødbelastning | Godt; men stødbelastninger kan forårsage lokal belastning på låsepløkkene eller indsatser. | Overlegen; den elastiske deformation fungerer som et dæmpningselement, der absorberer stødbelastninger uden permanent deformation. |
| Genanvendelighed | Fuldt genbrugelig; låsepløkke er robuste og bevarer deres geometri. | Fuldt genbrugelig, hvis den strammes ensartet; ujævn tilspænding kan forårsage segmentdeformation. |
| Aksial udløbspåvirkning | Ingen indvirkning; låsemekanismen påvirker ikke endefladens præcision. | Ingen indvirkning; låsemetoden påvirker ikke den aksiale udløbsnøjagtighed. |
| Pladsbegrænsninger | Foretrukken til anvendelser med tynde profiler, hvor den aksiale plads er begrænset. | Kræver standard møtrikhøjde; ikke egnet til design med meget pladsbegrænsning. |
4. Rollen af den indledende forudindlæsning
Forskning i bolteløsning under tværgående belastninger har identificeret en kritisk parameter, der påvirker begge mekanismer: det indledende forspændingsniveau. Højere initial preload har vist sig at forbedre fastholdelsen af preload markant.
- Preload-størrelseseffekt: Når initial forspænding øges fra 60 kN til 120 kN, er den resterende forspændingsprocent under cykliske tværbelastninger væsentligt højere. Dette skyldes, at højere forbelastning reducerer mikroslip ved gevindgrænsefladen.
- Praktisk implikation: For både radial- og aksiallåsedesign vil indstilling af den indledende forspænding så højt, som applikationen tillader, forbedre anti-løsneevnen. Begge designs drager lige stor fordel af dette princip, men aksiale låsedesign med deres mere ensartede gevindkontakt kan opnå lidt bedre resultater ved tilsvarende forspændingsniveauer.
5. Fremstillings- og kvalitetsperspektiv
Præcisionen og konsistensen af låsemekanismen, uanset om den er radial eller aksial, er afgørende for at sikre pålidelig ydeevne. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er en familieejet virksomhed under SEA Monies Metal Co., Ltd., der arver 20 års familieerfaring og kvalitetsarv inden for metalfremstilling. Med Shengzhao Metals stærke produktionskapacitet og fordele i forsyningskæden er vi specialister i F&U, produktion og globale salg af metalprodukter af høj kvalitet. Ved at overholde familiens stræben efter præcision, stringent arbejdsattitude og langsigtet engagement, leverer vi stabile og pålidelige produkter og tjenester til kunder over hele kloden.
Ved at udnytte fabrikkens robuste R&D- og produktionskapaciteter specialiserer vi os i højstyrke nitter, bolte, møtrikker, skiver, stifter, skruer og forskellige ikke-standardiserede specialdele. Vores produktsortiment dækker materialer, herunder rustfrit stål, legeret stål, aluminiumslegering, kobber og speciallegeringer, ved hjælp af processer såsom koldskæring, varmsmedning og CNC-bearbejdning. Vores produkter eksporteres til over 25 lande og betjener mere end 200 kunder.
Chance & Union er forpligtet til problemfrit at forbinde "Fremstillet i Kina" med det internationale marked, hvilket giver globale kunder one-stop fastgørelsesløsninger fra R&D til masseproduktion gennem professionel teknologi og enestående kvalitet. For præcisionslåsemøtrikker leverer vi fuld materiale- og ydeevnedokumentation, inklusive testrapporter om aksial udløb og materialehårdhedsverifikation i henhold til HRC 28–32-standarder.
6. Ofte stillede spørgsmål (FAQ)
- Spørgsmål 1: Hvilken låsemekanisme - radial eller aksial - giver bedre vibrationsmodstand til højhastighedsspindelapplikationer?
A: Aksial låsning giver generelt overlegen vibrationsmodstand, fordi den skaber ensartet 360° kontakt langs gevindflankerne, fordeler belastninger jævnt og reducerer mikroslip. Radiallåsning er mere velegnet til anvendelser med tynde profiler, hvor den aksiale plads er begrænset, men kan være mere modtagelig for slid under vedvarende vibrationer med høj amplitude. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale det optimale design baseret på din specifikke vibrationsprofil og pladsbegrænsninger. - Q2: Hvor mange gange kan en præcisionslåsemøtrik genbruges uden at gå på kompromis med ydeevnen?
A: Præcisionslåsemøtrikker er designet til at blive genbrugt flere gange, hvis de håndteres korrekt. For aksiale låsemøtrikker skal du sikre dig, at stiftskruerne er strammet ensartet i krydsgående rækkefølge for at forhindre segmentdeformation. Ved radiale låsemøtrikker skal låsetappene eller indsatserne efterses for slid før genbrug. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) giver genbrugsvejledning med hver forsendelse. - Spørgsmål 3: Påvirker den indledende forspænding låsemøtrikkens anti-løsneevne?
A: Ja. Forskning har vist, at højere initial forspænding væsentligt forbedrer forspændingsfastholdelsen under cykliske tværgående belastninger ved at reducere mikroslip ved gevindgrænsefladen. Forspændingen må dog ikke overstige materialets flydespænding. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan give anbefalede forspændingsområder til din specifikke applikation.
Varmgalvaniserede sekskantmøtrikker: Hvorfor er det fremherskende drejningsmoment 30–50 % lavere end fosfatoliede møtrikker – gevindinterferens eller overfladesmøring?
Varmgalvaniseret (HDG) låse sekskantmøtrikker konsekvent udviser lavere fremherskende drejningsmoment end fosfatbelagte og olierede møtrikker med samme specifikation. Denne reduktion, typisk i intervallet 30-50%, er ikke et tegn på ringere kvalitet, men en direkte konsekvens af belægningens fysiske og tribologiske egenskaber. De to primære forklaringer er trådinterferens forårsaget af zinkbelægningens tykkelse, og overflade smøreevne som følge af HDG-belægningens iboende friktionsegenskaber og fraværet af et smøremiddel.
1. Mekanismesammenligning: Trådinterferens vs. overfladesmøring
Følgende tabel sammenligner de to primære mekanismer, der bidrager til reduktionen af det fremherskende drejningsmoment for HDG-sekskantmøtrikker.

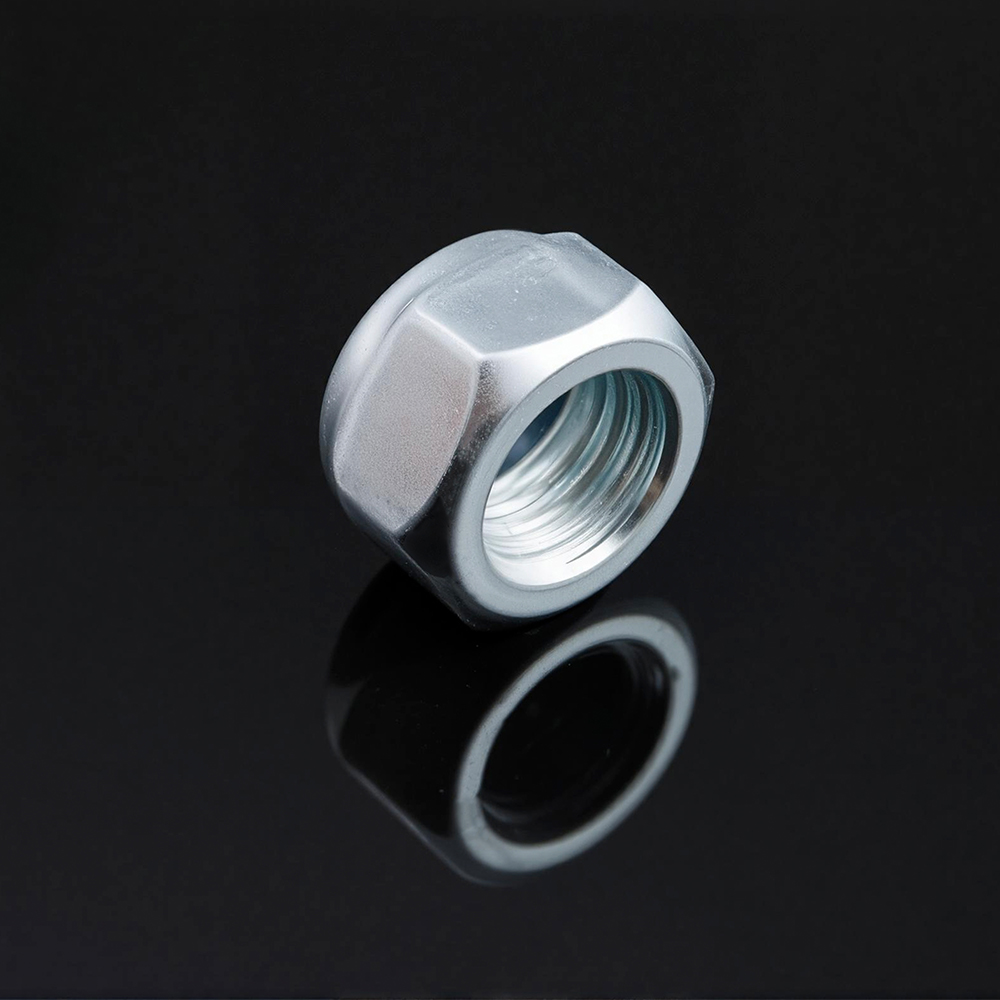

| Parameter | Trådinterferens (belægningstykkelse) | Overfladesmøring (friktionskoefficient) |
|---|---|---|
| Fysisk mekanisme | Varmgalvaniseringsprocessen tilføjer et lag zinklegering til alle overflader af møtrikken. På indvendige gevind reducerer dette den mindre diameter og ændrer gevindprofilen, hvilket skaber en interferenspasning med den tilhørende bolt. Standardpraksis er at banke møtrikker i overstørrelse efter galvanisering for at imødekomme denne opbygning. | Zinkbelægningen på en HDG-møtrik har en høj friktionskoefficient, når den bruges uden smøremiddel. I modsætning hertil er en fosfatbelægning meget porøs og absorberer olie, hvilket giver en lavfriktionsgrænseflade mellem gevindene. |
| Primært bevis | Typisk HDG-belægningstykkelse varierer fra 1,8 til 3,5 mils (0,045 til 0,09 mm) pr. side. For en møtrik, der bankes efter galvanisering, genoprettes gevindfriheden. Hvis det ikke overtappes, reducerer gevindinterferens den effektive stigningsdiameter og kan føre til monteringsbesvær. Men det fremherskende drejningsmoment er ikke blot en funktion af interferens - hvis møtrikken overtappes, er interferensen minimal. | Industridata viser, at friktionskoefficienten for varmgalvaniseret stål uden smøring er ≥0,30. Til sammenligning falder en fosfatbelagt og olieret overflade i en lavere friktionsklasse (0,08-0,16 for fosfatolie). Fosfatbelægninger er specielt designet til at tilbageholde olie, reducere friktion og give ensartede moment-spændingsforhold. Den høje friktion af HDG-overflader betyder, at mindre af det påførte drejningsmoment omdannes til klembelastning, og mere absorberes ved at overvinde gevindfriktion. |
| Påvirkningsfaktorer | Ensartethed af belægningstykkelse, boltens gevindklasse (f.eks. 6g for kompatibilitet med 6H-møtrikker) og metoden til møtrikken (før vs. efter galvanisering). Møtrikker galvaniseres typisk som emner og bankes derefter i overstørrelse for at tilpasse belægningen. | Tilstedeværelse af smøremidler, overfladeruhed og belægningstype. Smørte HDG-møtrikker (med MoS₂ eller voks) kan opnå friktionskoefficienter så lave som 0,04–0,16 . Tørre HDG overflader er i højeste friktionsklasse (≥0,30). |
| Kvantificeret indvirkning på fremherskende drejningsmoment | Hvis møtrikken bankes til den korrekte overstørrelse efter galvanisering, er påvirkningen af det fremherskende moment minimal. Men hvis møtrikken ikke er tilstrækkeligt overtappet, kan interferensen markant øge det drejningsmoment, der kræves for at køre møtrikken ned i bolten, men dette er en separat effekt fra reduktionen i det fremherskende drejningsmoment efter montering. | Den høje friktion af en tør HDG-overflade (≥0,30) sammenlignet med en fosfatolieret overflade (0,08–0,16) forklarer reduktionen på 30–50 % i effektivt fremherskende drejningsmoment. Møtrikkens låseelement (f.eks. nylonindsats eller deformerede gevind) skal overvinde ikke kun sin egen låsekraft, men også belægningens friktion. På en overflade med lav friktion giver låsemekanismen en højere andel af det samlede fremherskende drejningsmoment. |
| Afhjælpningsstrategi | Brug møtrikker, der bankes til den korrekte overstørrelse efter galvanisering, i henhold til ASTM A563. Sørg for, at boltgevindklassen (f.eks. 6g) er kompatibel med møtrikspecifikationen. | Påfør et smøremiddel (f.eks. voks, olie eller MoS₂-pasta) på møtrikkens gevind før montering. For HDG-møtrikker kan et smøremiddel reducere friktionskoefficienten til området 0,04–0,16. Brug HDZ-møtrikker med en momentkoefficient på 0,35, og anvend moment ved den øvre grænse af det anbefalede område for at kompensere for den høje momentkoefficient. |
2. Mekanismeanalyse: Hvilken mekanisme dominerer?
For at bestemme, hvilken mekanisme der er den primære drivkraft for den observerede 30-50 % reduktion i det fremherskende drejningsmoment, skal beviserne omhyggeligt vejes.
- Trådinterferens er et væsentligt problem under montering af galvaniserede fastgørelseselementer. Zinkbelægningen kan reducere den indvendige gevinddiameter til det punkt, hvor møtrikken ikke løber frit på bolten. Standardpraksis for møtrikker i strukturelle applikationer er dog at galvanisere dem som emner og derefter banke på gevindene efter galvanisering, og fjerne zinken fra gevindoverfladerne for at genoprette frigang. I dette tilfælde er interferensen elimineret. Reduktionen i det fremherskende drejningsmoment, der observeres efter samling, skyldes derfor ikke primært interferens, men belægningens friktionsegenskaber.
- Overfladesmøring er den dominerende faktor. Zinkbelægningen på en HDG-befæstelse har en friktionskoefficient ≥0,30, når den er tør. Dette er en højfriktionsgrænseflade. En fosfatbelagt og olieret møtrik er derimod designet til lav friktion; fosfatlaget fungerer som et reservoir for olie, hvilket giver en meget lavere friktionskoefficient. Møtrikkens låsefunktion (f.eks. et deformeret gevind, en nylonring eller et metallåseelement) skal overvinde både friktionen af gevindgrænsefladen og dets eget fremherskende drejningsmoment. På en HDG-overflade med høj friktion bidrager låsefunktionen med en mindre andel af det samlede fremherskende drejningsmoment, hvilket resulterer i en lavere målt værdi.
- Synergistiske effekter: De to mekanismer hænger sammen. Hvis en møtrik ikke overtappes ordentligt efter galvanisering, kan gevindinterferensen føre til højere installationsmoment og gnidning, især når den bruges med en bolt, der har en anden overfladebehandling. For korrekt specificerede og fremstillede HDG-låsemøtrikker er den fremherskende drejningsmomentreduktion dog overvejende en funktion af zinkbelægningens høje friktion.
3. Kvantificeret indvirkning af belægning på drejningsmoment
Følgende tabel giver en sammenlignende analyse af friktionskoefficienter og deres indvirkning på tilspændingsmomentet.
| Overflade / belægning | Friktionskoefficientområde | Typisk applikationsmomentkoefficient | Indvirkning på det fremherskende drejningsmoment |
|---|---|---|---|
| Fosfatolie | 0,08 – 0,16 | ~0,15 | Låsefunktionen giver størstedelen af det fremherskende drejningsmoment. |
| Varmgalvaniseret (tør) | ≥ 0,30 | ~0,35 | Høj gevindfriktion reducerer det relative bidrag fra låsefunktionen og sænker det fremherskende drejningsmoment med 30–50 %. |
| Varmgalvaniseret smøremiddel | 0,08 – 0,16 (with MoS₂ or wax) | Variabel | Smøremiddel genopretter en lavere friktionskoefficient, hvilket øger det relative bidrag fra låsefunktionen. |
4. Praktisk vejledning til specificering og brug af HDG låsesekskantmøtrikker
For at opnå pålidelig ydeevne fra varmgalvaniserede sekskantmøtrikker anbefales følgende praksis:
- Angiv korrekt anboring af møtrikker: Sørg for, at møtrikkerne er specificeret og fremstillet til at blive banket efter galvanisering til den korrekte overstørrelse. Dette genopretter gevindfriheden og forhindrer monteringsproblemer forårsaget af belægningens tykkelse.
- Påfør et smøremiddel: Til kritiske applikationer, hvor fremherskende drejningsmoment er afgørende, påfør et smøremiddel (voks, olie eller MoS₂-pasta) på møtrikkens gevind før installation. Dette reducerer friktionskoefficienten og gør det muligt for låsefunktionen at fungere mere effektivt.
- Brug kompatible trådklasser: Sørg for, at boltgevindklassen (f.eks. 6g) er kompatibel med møtrikspecifikationen (f.eks. 6H). Dette er især vigtigt for HDG-møtrikker, da belægningen kan ændre den effektive gevindpasning.

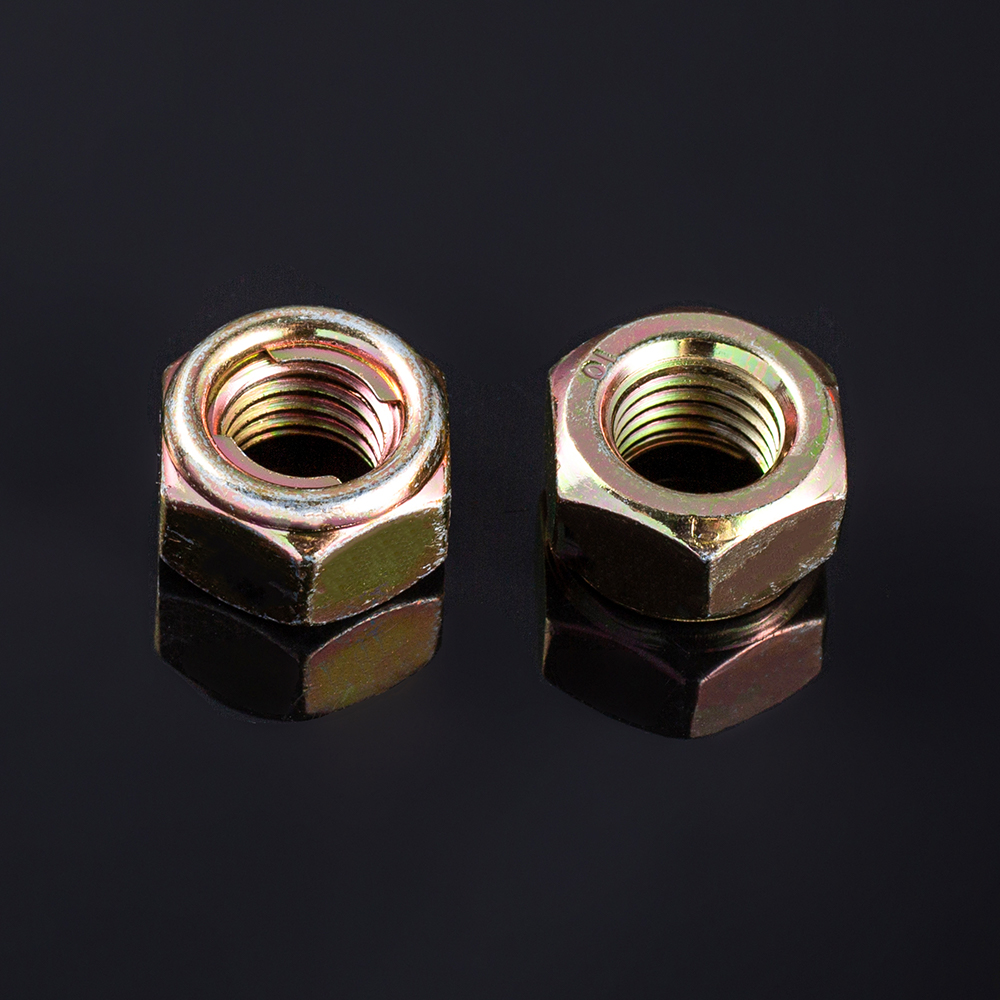

- Overvej applikationsmiljøet: Hvis det fremherskende drejningsmomentkrav er kritisk, og smøremiddel ikke er tilladt, kan du overveje at bruge en låsemøtrik helt i metal med et mere aggressivt låsedesign eller en møtrik med en anden belægning (f.eks. en zink-aluminium flagebelægning med et integreret smøremiddel).
5. Fremstillings- og kvalitetsperspektiv
Præcisionen af anboringsprocessen og konsistensen af HDG-belægningen er afgørende for at levere låsemøtrikker, der fungerer som forventet. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er en familieejet virksomhed under SEA Monies Metal Co., Ltd., der arver 20 års familieerfaring og kvalitetsarv inden for metalfremstilling. Med Shengzhao Metals stærke produktionskapacitet og fordele i forsyningskæden er vi specialister i F&U, produktion og globale salg af metalprodukter af høj kvalitet. Ved at overholde familiens stræben efter præcision, stringent arbejdsattitude og langsigtet engagement, leverer vi stabile og pålidelige produkter og tjenester til kunder over hele kloden.
Ved at udnytte fabrikkens robuste R&D- og produktionskapaciteter specialiserer vi os i højstyrke nitter, bolte, møtrikker, skiver, stifter, skruer og forskellige ikke-standardiserede specialdele. Vores produktsortiment dækker materialer, herunder rustfrit stål, legeret stål, aluminiumslegering, kobber og speciallegeringer, ved hjælp af processer såsom koldskæring, varmsmedning og CNC-bearbejdning. Vores produkter eksporteres til over 25 lande og betjener mere end 200 kunder.
Chance & Union er forpligtet til problemfrit at forbinde "Fremstillet i Kina" med det internationale marked, hvilket giver globale kunder one-stop fastgørelsesløsninger fra R&D til masseproduktion gennem professionel teknologi og enestående kvalitet. For HDG låse-sekskantmøtrikker leverer vi overskæringsspecifikationer for at sikre korrekt samling, og vi kan påføre smøremidler, hvor det er nødvendigt for at opnå det nødvendige fremherskende moment og klemmebelastning.
6. Ofte stillede spørgsmål (FAQ)
- Spørgsmål 1: Kan jeg bruge en varmgalvaniseret sekskantmøtrik uden smøring og stadig opnå det krævede fremherskende drejningsmoment?
A: Ja, men det fremherskende moment vil være 30-50 % lavere end en fosfatolieret møtrik på grund af zinkbelægningens høje friktion. Til applikationer, hvor det fremherskende drejningsmoment er kritisk, og smøremiddel ikke er tilladt, kan du overveje at bruge en møtrik med en anden belægning, eller specificere en låsemøtrik med et mere aggressivt låsedesign. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale den optimale belægning og låsemekanisme til dine specifikke krav. - Q2: Hvordan skal jeg specificere en varmgalvaniseret møtrik for at sikre korrekt montering med en galvaniseret bolt?
A: Angiv, at møtrikkerne skal galvaniseres som emner og derefter bankes efter galvanisering til den passende overstørrelse. Sørg også for, at boltgevindklassen (f.eks. 6g) er kompatibel med møtrikspecifikationen. For strukturelle forbindelser, følg kravene i ASTM A563 for møtrikker og ASTM A153 for hardwarebelægning. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) giver detaljerede belægnings- og tapningsspecifikationer med hver forsendelse. - Spørgsmål 3: Hvad er den anbefalede drejningsmomentkoefficient at bruge til at stramme varmgalvaniserede sekskantmøtrikker?
A: For varmgalvaniserede skruer uden specialsmøremiddel anbefales en momentkoefficient på 0,35 sammenlignet med 0,15 for fosfat-oliede eller smurte skruer. Dette afspejler HDG-belægningens højere friktion. Hvis et smøremiddel (f.eks. MoS₂ eller voks) påføres, kan koefficienten reduceres til området 0,08-0,16. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) leverer drejningsmoment-spændingsdata for vores fastgørelseselementer baseret på den specifikke belægning, der er påført.
